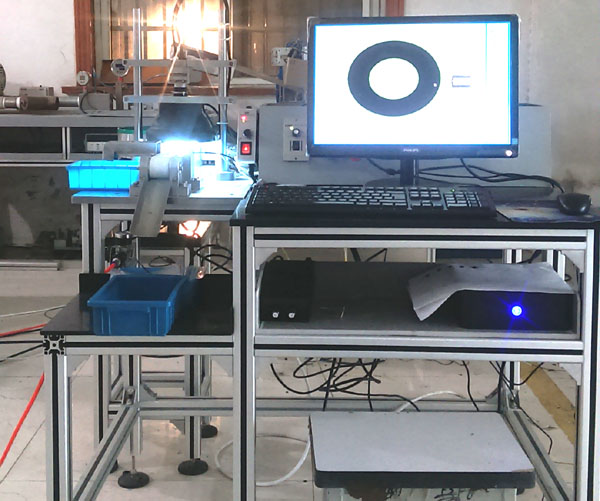

一、O型圈檢測系統描述
本系統用于O型圈的檢測顏色識別以及產品位置獲取，系統采用進口高分辨率工業彩色相機，可以快速獲取產品圖像，通過圖像識別、分析和計算，給出產品顏色,給出產品坐標，并輸出相應檢測結果信號，以便于設備對不合格品的處理。
二、O型圈檢測系統設計方案
�？艘装罨跈C器視覺圖像處理技術研發的O型圈顏色識以及坐標檢測別系統，具有高精度、高速、多樣品化的特點。系統主要模塊有：觸發模塊、圖像處理模塊。根據用戶需求，樣品移動到檢測位，觸發相機并及時由視覺系統輸出檢測信號，從而完成檢測功能。
為了達到高精度的檢測要求，首先要產品來料的位置一致，達到的效果是位置準、穩定。
三、系統主要功能
1.高速識別檢測功能2/s;
2.檢測精度±0.08mm；
3.自動完成被檢產品與相機獲取圖像同步
4.自動完成O型圈的顏色識別坐標位置；
5.還可根據需要對不同顏色產品類型學習并檢測
6.對產品圖像進行自動存儲，可進行歷史查詢；
7.自動統計（良品、不良品、總數等）；
8.異常時可提供聲、光報警，并可控制設備停機；
9.系統有自學習功能，且學習過程操作簡單。
|
